5kw220v电磁加热板是一款多用途加热主板，主板接口丰富，可轻松实现人机对话。

1、5kw220v电磁加热板基本参数

额定电压频率：AC 220V / 50Hz

电压适应范围：100V~260V

额定功率：   5KW(功率可调节30%-100%)

温度：-20℃~50℃；

湿度：≤95%

电压与功率特性：210-260V恒定功率输出；

热效率≥90%；

IGBT过热保护温度：90℃；

工作频率：18-30KHz（功率最大时为18K左右，30%功率时为30K右右）；

高可靠半桥式串联谐振回路；

采用四颗美国仙童60A大电流、1000V高压IGBT，日本新电元整桥堆；

采用高可靠锁相环控制技术，IGBT工作在零电压开通，零电流关断状态，有效地降低IGBT损耗，革命性解决长期以来困扰用户炸管的问题；

采用工业元器件，100%经高温老化测试，确保长期在50℃工业环境中24小时可靠工作；

具有完全电气隔离软启动加热/停止模式，方便与温控制器连接；

当多个板子一起加热时，软启动接口可以直接并联使用（注意：上接上，下接下，不要接反，接反了不能同时控制工作/停止！），可以实现一个温控器同时控制多个板子工作/停止。

具有12V和24V输入启动/停止模式，便于与固态继电器控制接口（注意：当使用此功能时，软启动就要空着，需要把短接环拆除！）；

具有加热线圈短路、开路保护功能；

在同一炮筒上，多达30个线圈同时工作而互不干扰；

可配套操作显示器，用来检测工作频率，IGBT工作温度，工作电流等参数，便于安装与调试；

可以设置1-255天工作，计时完毕自动关闭，需输入密码方可以解除（出厂密码请咨询厂家）；

控制板实物尺寸均为：长220*宽200*高110；

控制器尺寸:长300*宽240*高160；

平均无故障时间10000小时以上

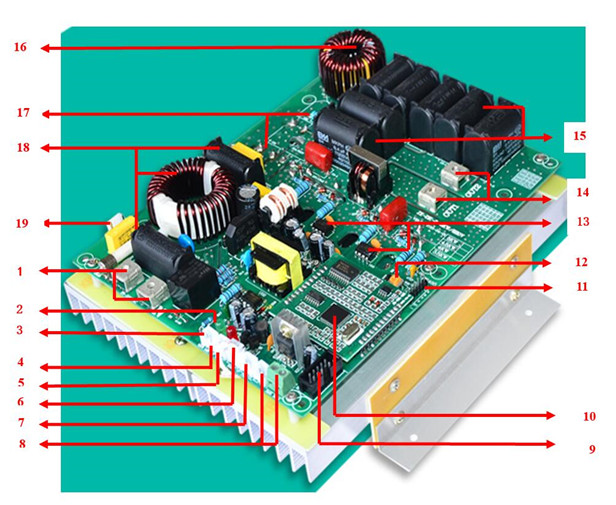

2、5kw220v电磁加热板接线说明

3、5kw220v电磁加热板安装注意事项

安装固定控制板时，散热器是带电的，手和其它导电物体千万不要碰到。

为了安全，安装外壳要可靠接地。

注意板子的入风和出风情况，保证通风透气。

 线圈的外接引线不要太长，一般每边取1-3米左右，太长了，功率会达不到最佳效果。

当多个板子一起工作时，线圈与线圈的距离请要保持50mm以上，过近时会有可能出现工作不正常，工作过程中出现“吱。。。吱。。。”声是正常的。

当多个板子一起工作时，线圈引线最好不要捆在一起，最好分开放置，并注意不要进水。

发现产品进水或者潮湿时，请停止使用，清理后方可以使用。

请定期清理板子上和风扇上的灰尘，这样会大大提高产品的寿命。
