目录

• 首页…………………………………………………………………
• 目录………………………………………………………………...…1
• 用户须知………………………………………………………….....2
• 安装必知………………………………………………………...…..4
• 变频电磁采暖炉基本参数…………………………….………..5
• 电磁采暖炉安装示意图…………………………………………7
• 使用前的检查…………………………………………………….11
• 采暖面板功能使用说明……………………………………….12
• 电磁采暖炉的故障排除…………………………………........16
• 电磁采暖炉的使用与维护……………………………………18
• 保修服务…………………………………………………...18

三、用户须知：

非常感谢您选择润之能变频电磁采暖炉系列产品。本手册为380V电源供电10kw，15kw，20kw，30kw，40kw，50kw，60kw，80kw变频电磁采暖炉的使用说明和主要事项。不正确的使用可能会发生意想不到的事故，请仔细阅读本手册并正确的使用本产品。

深圳市润之能节能科技有限公司拥有自主知识产权的专利技术，变频电磁 加热体，使用寿命更长，真正的水电分离加热，永不漏电，洁净、方便、安全、 升温快、采用高档触摸屏PLC控制系统，操作简单，安装方便，省心省力，环 保节能；循环水被磁化，不结水垢，免于维护，没有燃煤燃油燃气造成的环保污 染；防干焼，防冻，有故障自检防护功能，是煤改电的首选产品，适用（各种新 旧暖气片、水暖空调、地暖管）家庭、企事业单位旅馆，饭店，加油站，学校等 各种采暖，是煤改电的首选产品。

1. 在您收到采暖炉设备之后，请您第一时间检查该设备的外观是否完好无损，设备型号和您购买的是否一致，随 机附件是否齐。
2. 为了正确安装使用及以后的维护请仔细阅读本说书，并妥善保管。
3. 内有危险电压控制部件，非合格的专业人员请勿打开机箱。
4. 采暖炉不使用时，请把电源切断，且切断电源时勿使劲抻拉电线。
5. 为防止发生意外，请安装与本电磁采暖炉匹配的供电线材，接好地线，确保接插牢固。
6. 采暖炉设备上不能覆盖物品。一旦覆盖物品，热量不能及时散发。平时保养时先切断电源，请注意防水。
7. 使用过程中，如遇故障无法解决时，请与经销商联系或与本公司联系，请勿擅自打开机箱。

四、安装必知：

特别注意：避免空烧引起设备的加速老化，严重时会造成电磁加热线圈损坏。切勿在不通水道管路情况下 开机运行采暖炉，并保证储水管路水加满后才开机运行电磁采暖炉。取足够的自来水加入暖气蓄水设备，首次 加水必须把暖气片（风机盘管/地暖）里的空气放净，直至暖气片（风机盘管/地暖）内水全部加满，保证每组 暖气片排气阀有持续水流溢出1分钟左右。

特别注意：为防止发生意外，请安装与本电磁采暖炉匹配的供电线材、电表、空气开关及相应带漏电保护 开关，并接好地线，确保接牢固。

特别注意：地暖及热循环水无法通畅流通建筑需配合循环水泵使用，循环水泵必须装于回水管道，水泵出 水方向为电磁采暖炉。

特别注意：膨胀水箱的安装位置必须高于最高点暖气片。

特别注意：在无安装循环水泵的条件下，电磁采暖炉的底部尽量保持与暖气片底部平行或低于最低点暖气 片底部。使用本机符合规定的AC220V 50Hz电源，牢靠接地，并安装相应合适的漏电保护装置。本机由外壳、 输水管路、电磁线圈、电磁加热器、智能控制系统、散热风扇、回水、出水、室温温度探头和炉体保护温度探 头组成。打开包装取出产品，按安装示意图跟暖气片或（风机盘管）组装。室温探头需要时也可以延长至室 内。打开电源开关，按控制面板操作说明进行操作。气温转暖停不再使用本产品时，请关闭总电源，且务必做 好设备防潮保护。

特别注意：严禁在电磁采暖炉表面钻孔、钉钉、凿刨等，或其它可能破坏电磁采暖炉的操作；

使用过程中，如遇故障无法解决时，请与经销商联系或与本公司联系，请勿擅自打开机箱。联系电话13715213036朱经理。

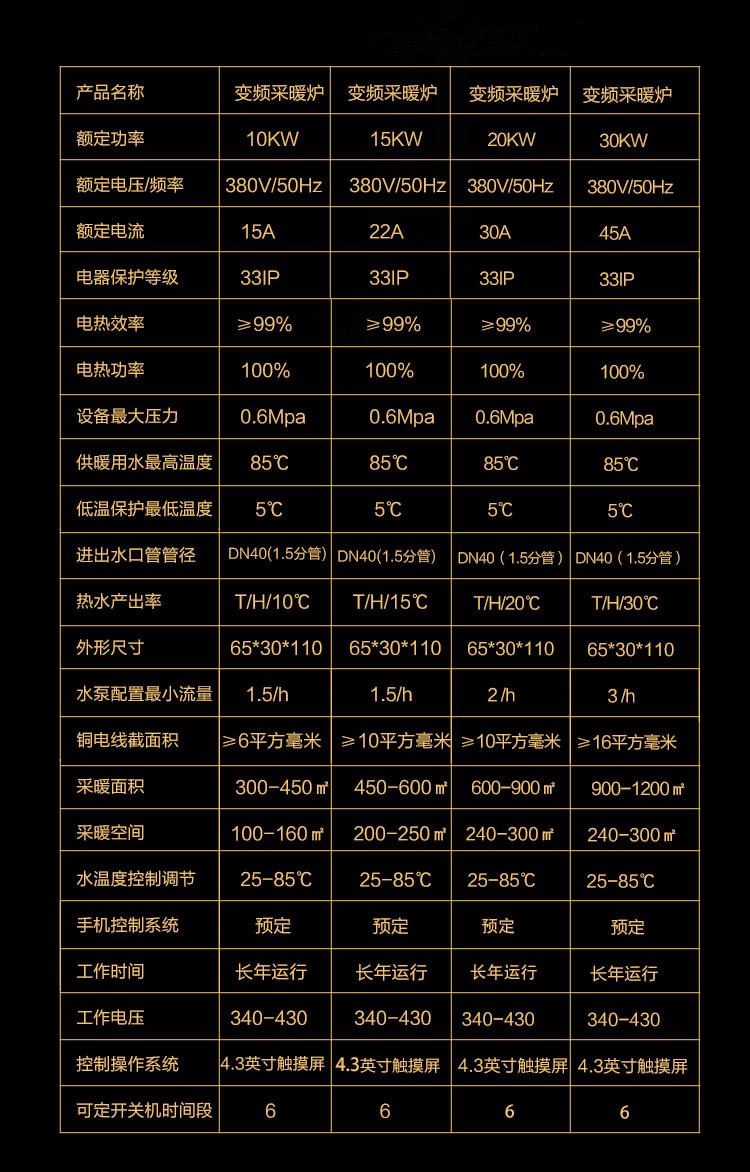

五、变频电磁采暖壁挂炉基本参数

六、电磁采暖炉安装示意图

产品尺寸

电磁采暖炉

1、 每年采暖期启动前，做好如下各项检查：

1. 加热炉体部分的线圈是否受到意外损坏、受潮湿；
2. 电磁加热主机是否受到意外损坏、受潮湿；；
3. 温控器及电器系统是否正常；
4. 门窗密封性能是否良好。

2、 使用操作时的步骤：

1. 接通电磁采暖炉系统的电源；
2. 在采暖期内，根据不同需要，设置炉体、出水、回水、室内温控器的温度；
3. 在长时间离开房间之前，可以设定一个较低的温度，以减少系统运行的耗电。严禁在冬季

切断电磁采暖炉的电源，以免冻坏水管等设施；

4. 在春、夏、秋季非采暖期内，应切断电磁采暖炉的电源。

八、电磁采暖炉触摸屏使用说明

1、参数监控设置

2、触摸屏定时功能设置

本采暖炉有6段独立时段运行，定好工作时间，一定要把“启动/定时”标志点在显示时钟 状态，方能生效。需要注意的是：

1、   停止时间一定要大于启动时间，否则定启动无效。

2、   后一段启动至少要大于前一段停止2分钟以上，否则下一段定启动无效。

3、   是按先工作，再停止的顺序。 1天6段定时启动使用说明（下图为4段说明）：

3、系统参数设置说明

为防止用户把参数调乱，用户参数设定请联系润之能朱经理13715213036。

4、进入工作时间或温度等参数的设定方法

不管是调节温度还是时间还是其它参数都会进入这个界面，输入需要的数字后按Enter就保存，保存后自动退出，若需要退出输入数字的界面时，按Esc就退出

5、北京时间的校准方法

九、电磁采暖炉的故障排除

电磁加热器主机故障代码显示

如果电磁加热器发生异常，保护功能动作，报警停止后，显示屏幕自动切换到显示下列错误 (异常）。万一没有下列显示，或其他为难的问题，请与经销店或本公司营业所联系。

•保护功能动作后，请处理引起的原因后，电磁加热器断电再重新上电，然后开始运转。

出错（报警）定义：

十、电磁采暖炉系统的维护：

1、  一般电磁采暖炉使用1-2年内要对采暖炉进行一定的维护保养，有助于采暖炉的正常运作， 定期的检修对于采暖炉而言也是保障其正常运行的基本。

2、  电磁采暖炉安装完成后，必须定期检修使用，若发生异常，应立即停止使用并与专业安装人 取得联系。

3、  维护保养采暖炉时，必须切断电源，必须泄压。

4、 始终保持清洁和过滤功能;仔细清洗水泵内过滤网，不要破坏密封垫。

5、 安全阀需定期检查，以防生锈失灵。

6、  工作完毕后，检查工具、材料、配件齐全，防止遗留在采暖炉设备内。专人摘牌，验收合格 后方可离开工作现场，最后做好检修记录，以备之后的查询。

十一、保修服务

非常感谢您选择润之能变频电磁采暖炉系列产品。本手册为380V电源供电10kw，15kw，20kw，30kw，40kw，50kw，60kw，80kw变频电磁采暖炉的使用说明和主要事项。不正确的使用可能会发生意想不到的事故，请仔细阅读本手册并正确的使用本产品。

维修服务

1. 本产品自您购买之日起两年内.凡按照本说明书规定正确按照使用而 发生故障或者损坏.本公司将免费为您提供维修服务：
2. 下列情况即使使在保修期内，也不属于免费保修范围

• 由于自行安装使用不当造成的故障或者损坏
• 由于搬运过程中澉落，碰撞造成的故障或报坏
• 由于自行拆装，修理造成的故障或者报坏
• 没有出示购货发票和保修卡

对于上述不属于免费保修范围或者者保修过期的产品本公司仍将竭 诚为您提供有偿服务

保修卡

为了便于查询，请将产品型号和出场编号抄写在下列表中:

此处有维侈部填写，用户保存：

全国统一服务热线：0755-27170347  售后服务及技术支持手机：13715213036

深圳市润之能节能科技有限公司

联系人：朱秀勇      联系方式：13715213036

业务QQ：2189261281       直线座机：0755-27170347

企业网址：http://www.runzhineng.com

公司地址：深圳市光明新区公明街道东坑社区鹏凌路2号华丰科技园2栋2楼B

润之能节能科技主营产品：电磁感应加热器、电磁加热器、电磁加热板、电磁加热圈、电磁采暖炉。
