一、用户须知：

非常感谢您选择润之能变频电磁采暖壁挂炉系列产品。本手册为220V3.5kw，220V5kw，220V6kw，220V8kw变频电磁采暖壁挂炉的使用说明和主要事项。不正确的使用可能会发生意想不到的事故，请仔细阅读本手册并正确的使用本产品。

1. 在您收到采暖炉设备之后，请您第一时间检查该设备的外观是否完好无损，设备型号和您购买的是否一致，随 机附件是否齐。
2. 为了正确安装使用及以后的维护请仔细阅读本说书，并妥善保管。
3. 内有危险电压控制部件，非合格的专业人员请勿打开机箱。
4. 采暖炉不使用时，请把电源切断，且切断电源时勿使劲抻拉电线。
5. 为防止发生意外，请安装与本电磁采暖炉匹配的供电线材，接好地线，确保接插牢固。
6. 采暖炉设备上不能覆盖物品。一旦覆盖物品，热量不能及时散发。平时保养时先切断电源，请注意防水。
7. 使用过程中，如遇故障无法解决时，请与经销商联系或与本公司联系，请勿擅自打开机箱。

二、安装必知：

特别注意：避免空烧引起设备的加速老化，严重时会造成电磁加热线圈损坏。切勿在不通水道管路情况下 开机运行采暖炉，并保证储水管路水加满后才开机运行电磁采暖炉。取足够的自来水加入暖气蓄水设备，首次 加水必须把暖气片（风机盘管/地暖）里的空气放净，直至暖气片（风机盘管/地暖）内水全部加满，保证每组 暖气片排气阀有持续水流溢出1分钟左右。

特别注意：为防止发生意外，请安装与本电磁采暖炉匹配的供电线材、电表、空气开关及相应带漏电保护 开关，并接好地线，确保接牢固。

特别注意：地暖及热循环水无法通畅流通建筑需配合循环水泵使用，循环水泵必须装于回水管道，水泵出 水方向为电磁采暖炉。

特别注意：膨胀水箱的安装位置必须高于最高点暖气片。

特别注意：在无安装循环水泵的条件下，电磁采暖炉的底部尽量保持与暖气片底部平行或低于最低点暖气 片底部。使用本机符合规定的AC220V 50Hz电源，牢靠接地，并安装相应合适的漏电保护装置。本机由外壳、 输水管路、电磁线圈、电磁加热器、智能控制系统、散热风扇、回水、出水、室温温度探头和炉体保护温度探 头组成。打开包装取出产品，按安装示意图跟暖气片或（风机盘管）组装。室温探头需要时也可以延长至室 内。打开电源开关，按控制面板操作说明进行操作。气温转暖停不再使用本产品时，请关闭总电源，且务必做 好设备防潮保护。

特别注意：严禁在电磁采暖炉表面钻孔、钉钉、凿刨等，或其它可能破坏电磁采暖炉的操作；

使用过程中，如遇故障无法解决时，请与经销商联系或与本公司联系，请勿擅自打开机箱。联系电话13715213036朱经理。

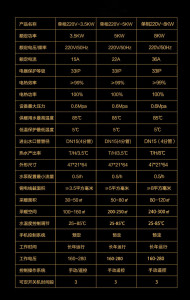

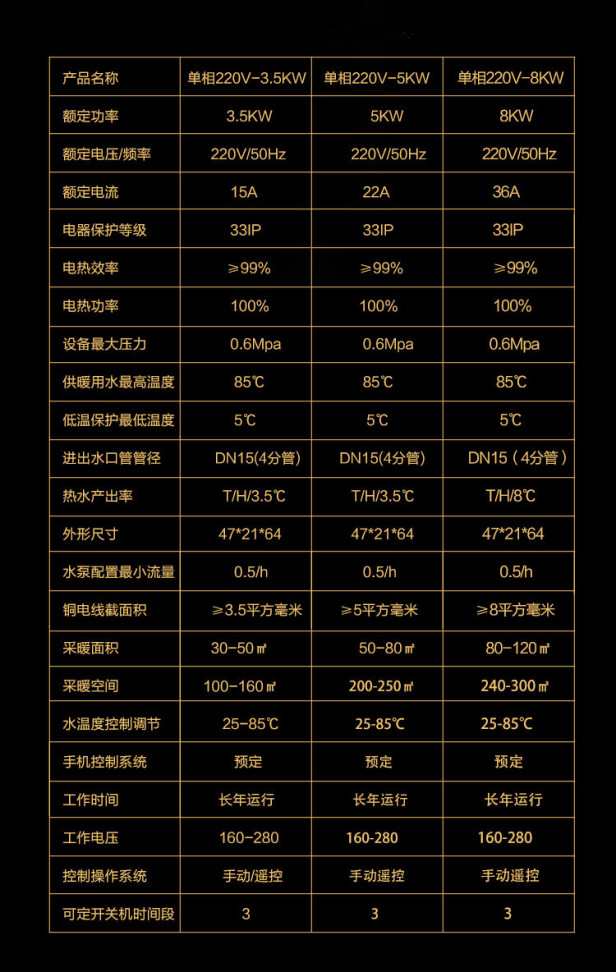

三、变频电磁采暖壁挂炉基本参数

四、电磁采暖炉安装示意图

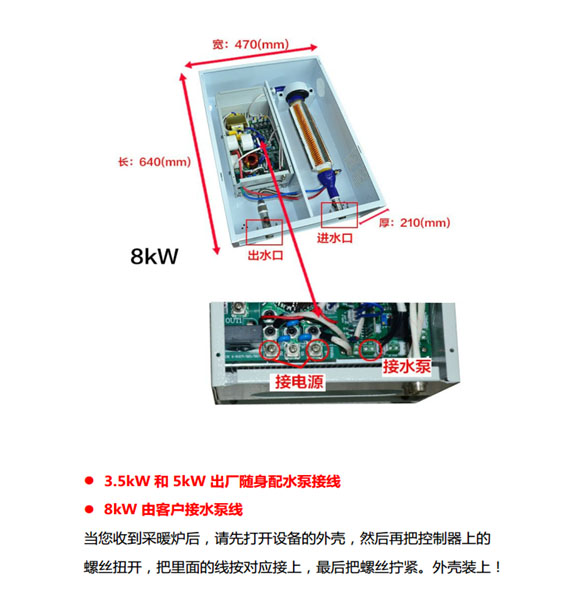

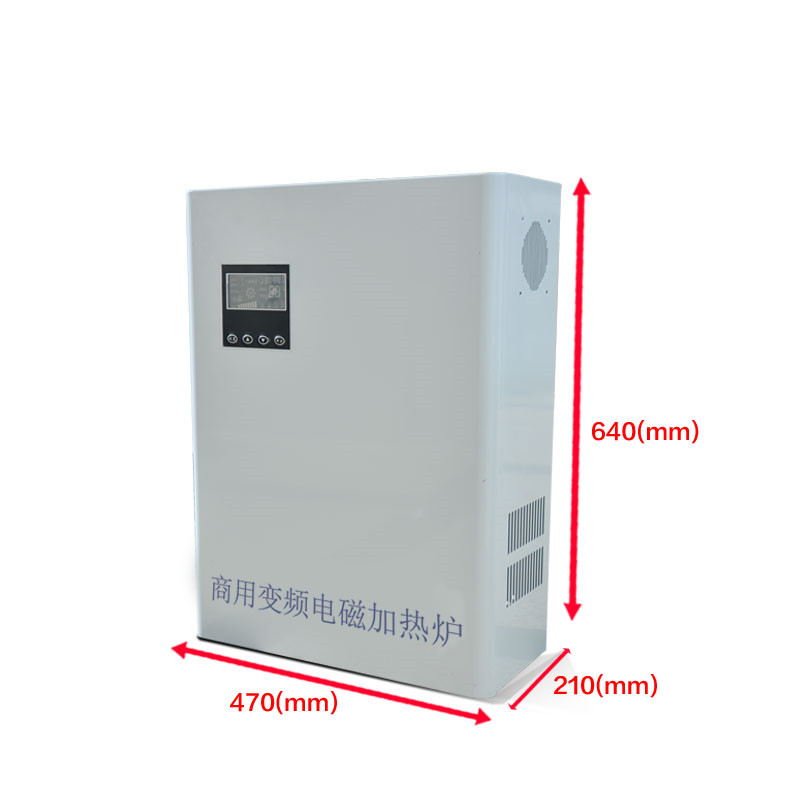

产品尺寸

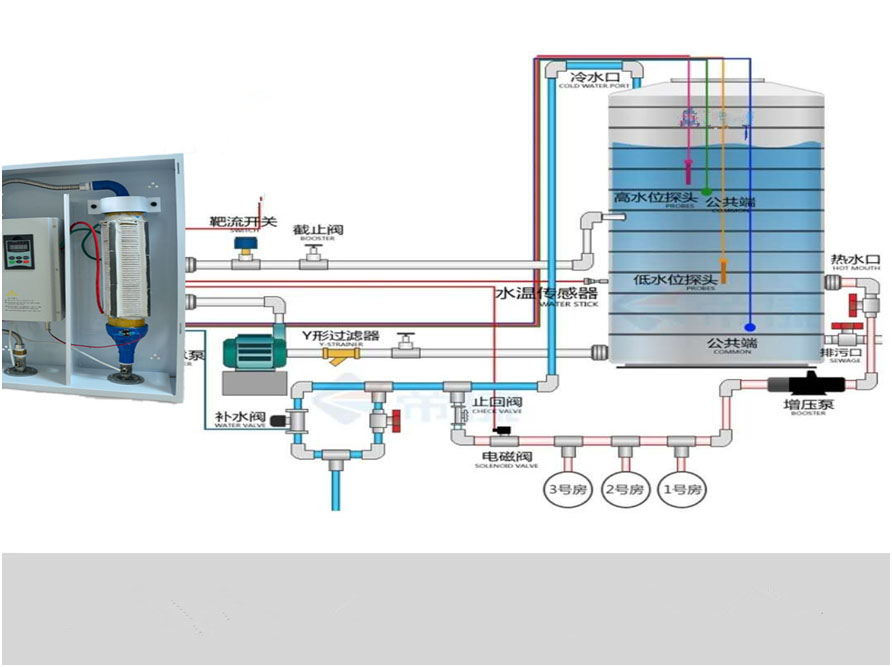

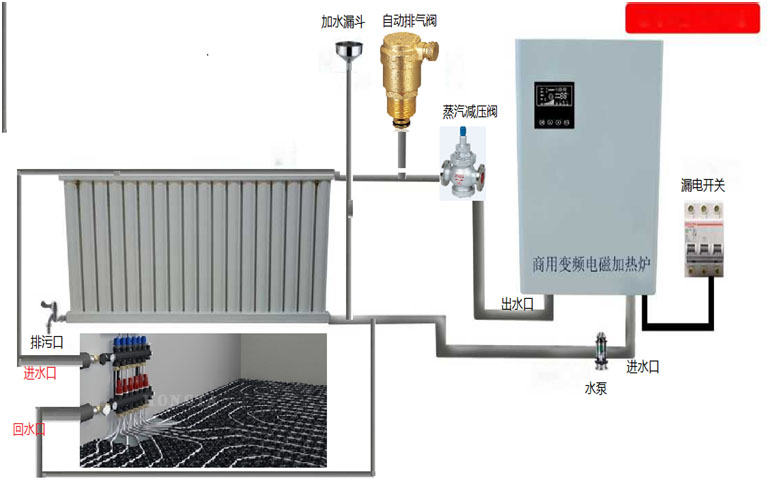

产品安装示意图（仅供参考）

3.5kw和5kw接线是相同的。

出水温度20-85℃

热效率≥98.56%

出水管尺寸：4分管

五、使用前检查

1、 每年采暖期启动前，做好如下各项检查：

1. 加热炉体部分的线圈是否受到意外损坏、受潮湿；
2. 电磁加热主机是否受到意外损坏、受潮湿；；
3. 温控器及电器系统是否正常；
4. 门窗密封性能是否良好。

2、 使用操作时的步骤：

1. 接通电磁采暖炉系统的电源；
2. 在采暖期内，根据不同需要，设置炉体、出水、回水、室内温控器的温度；
3. 在长时间离开房间之前，可以设定一个较低的温度，以减少系统运行的耗电。严禁在冬季

切断电磁采暖炉的电源，以免冻坏水管等设施；

4. 在春、夏、秋季非采暖期内，应切断电磁采暖炉的电源。

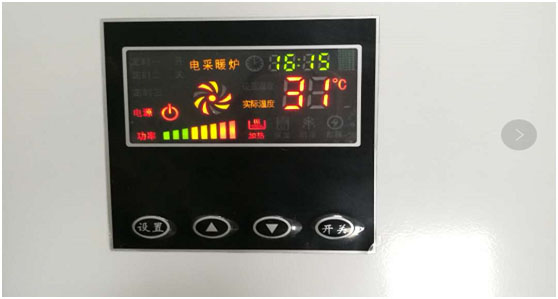

六、电磁采暖壁挂炉彩屏操作指南

1、在工作状态下，按一次“功能设置”键

2、在工作状态下，长按一次“功能设置”键，可进入监控电磁加热器各种 工作参数，如下表：

3、 三段定时的设置方法，在工作状态下，按第3次“功能设置”键后即进入 第一段定时启动设置，此时显示00： 00,在闪烁，按“加”键调节时， 按“减”键调节分调分，24小时之内随意调节，当调节好后再按第4次

“功能设置”键后入进第一段定时关闭设置，方法同上。需注意的时，关 闭时间一定要大于启动时间，否则失效，当第一段时间设置成功后，“定 时一”就亮。调节定时二和定时二段方法是一样的。需注意的是，第二段 启动和第一段关闭时间，或第三段启动和第二段关闭时间要间隔2分钟以 上才有效。当设置了时间还是不能启动定时功能的，需要在待机状态下长 按下次“加”键进入定时状态。方能启动定时功能。

4、 在待机状态下长按一次“减”键即进入防冻状态，即在关机状态下，当 水管温度低于5°C时，机器就强制进入工作状态，当检测到水管温度高于 5°C时，自动关闭。

5、 设置北京时间的方法：在待机状态下，长按一次“开/关”键，即进入调 节“时”和“分”状态，再按一次“功能”键后进入“月”和“日”状态， 最后按一次“功能”键后进入调节“年”状态。通过“加”或“减”键来 调节当前状态。

七、电磁采暖炉的故障排除

电磁加热器主机故障代码显示

如果电磁加热器发生异常，保护功能动作，报警停止后，显示屏幕自动切换到显示下列错误 (异常）。万一没有下列显示，或其他为难的问题，请与经销店或本公司营业所联系。

•保护功能动作后，请处理引起的原因后，电磁加热器断电再重新上电，然后开始运转。

出错（报警）定义：

八、电磁采暖炉系统的维护：

1、 一般电磁采暖炉使用1-2年内要对采暖炉进行一定的维护保养，有助于采暖炉的正常运作， 定期的检修对于采暖炉而言也是保障其正常运行的基本。

2、 电磁采暖炉安装完成后，必须定期检修使用，若发生异常，应立即停止使用并与专业安装人 取得联系。

3、 维护保养采暖炉时，必须切断电源，必须泄压。

4、 始终保持清洁和过滤功能;仔细清洗水泵内过滤网，不要破坏密封垫。

5、 安全阀需定期检查，以防生锈失灵。

6、 工作完毕后，检查工具、材料、配件齐全，防止遗留在采暖炉设备内。专人摘牌，验收合格 后方可离开工作现场，最后做好检修记录，以备之后的查询。
